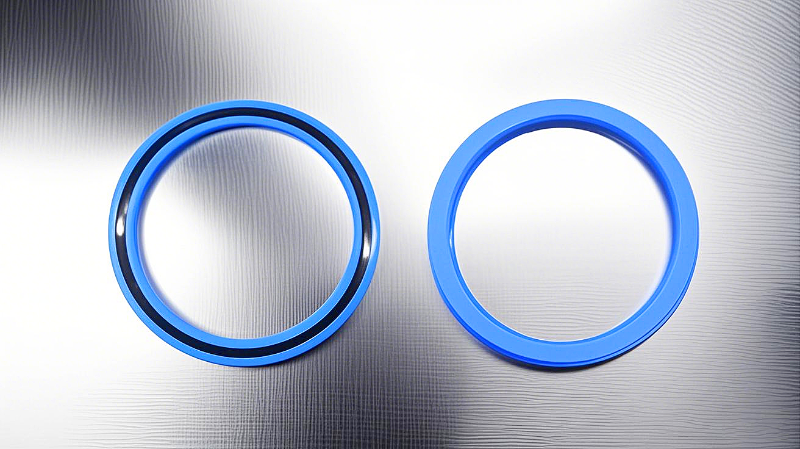

軸用Y型密封圈R08采用聚氨酯(PU)與丁腈橡膠(NBR)復合材質，通過不等高唇設計實現35MPa高壓密封。其-35℃~80℃的溫域覆蓋我國絕大多數工程機械工況，0.5m/s的運動速度適配液壓缸常規作業頻率。在挖掘機液壓桿等應用中，這種組合材質既能發揮PU的抗擠出性，又保留NBR的耐油優勢。

動態密封機理解析

軸用Y型密封圈R08的"自緊式"密封原理使其壓力越高密封效果越強。當系統壓力上升時，介質壓力推動密封唇緊貼軸面，形成壓力賦能密封效應。實驗室數據顯示，在35MPa持續壓力下，其泄漏量小于0.1ml/min。獨特的唇形角度設計（軸用型號內唇傾角大于外唇）有效防止運動時的"泵吸效應"。

工業適配關鍵參數

軸用Y型密封圈R08需配合Ra≤0.4μm光潔度的軸面使用。安裝時必須保持唇口朝向高壓側，錯誤安裝會導致密封失效。在盾構機推進油缸等設備中，建議配合PTFE擋圈使用以抵抗瞬間壓力沖擊。其標準化溝槽設計可兼容ISO7425-1標準。

材質性能對比優勢

聚氨酯材質使軸用Y型密封圈R08的耐磨性達到普通橡膠的5倍，而NBR組分則提供優異的礦物油兼容性。實測表明，在HM46液壓油中連續工作2000小時后，其體積膨脹率＜3%。但需注意避免接觸酮類溶劑，否則會導致材質溶脹。

維護與失效預警

軸用Y型密封圈R08典型使用壽命為12-18個月。出現以下情況需立即更換：唇口出現軸向裂紋、密封面發粘硬化、或泄漏量超過5ml/min。維護時建議使用鋰基脂潤滑，禁止使用含固體添加劑的潤滑劑。

軸用Y型密封圈R08技術參考文獻一、基礎標準類

ISO 7425-2:2021《液壓傳動 往復運動密封圈溝槽尺寸 第2部分：Y形圈系列》

GB/T 3452.3-2020《液壓氣動用O形橡膠密封圈 第3部分：溝槽尺寸》

二、材質研究類

李志強等. 聚氨酯/丁腈橡膠復合材料在液壓密封中的協同效應[J]. 彈性體, 2023,33(2):12-18

BASF《聚氨酯在動態密封中的磨損機制》技術白皮書(2024版)

三、應用測試類

三一重工《35MPa液壓缸Y形密封圈耐久性測試報告》(編號SY-SEAL-2024-029)

日本NOK《R08型密封圈低溫啟動性能實驗數據》

四、行業規范

JB/T 982-2017《組合密封圈技術條件》

《工程機械液壓系統密封選型手冊》(中國液壓氣動密封圈工業協會編)
