在航空航天、機械制造等領域，密封圈的性能直接關系到設備的安全運行和壽命。本文詳細介紹了一種多組旋轉密封圈結構，該結構通過創新設計，有效解決了傳統單一密封圈在溝槽寬度定型條件下易出現的密封失效問題。以下將從技術背景、結構特點、應用案例及優勢等方面進行深入分析。

一、技術背景

隨著航空技術的不斷進步，飛行器的性能要求日益提高，特別是在涉及活塞與外殼之間密封性能的領域。傳統上，飛行器活塞采用單一的密封圈來實現與外殼之間的密封，但由于活塞上溝槽的寬度是定型的，這種結構在實際應用中面臨著尺寸不匹配的挑戰。若密封圈寬度過寬，則無法完全裝入溝槽，導致密封失效；若寬度過窄，則可能在溝槽與密封圈之間留下間隙，同樣影響密封性能。因此，設計一種能夠適應溝槽寬度定型條件的新型密封結構顯得尤為重要。

二、結構特點

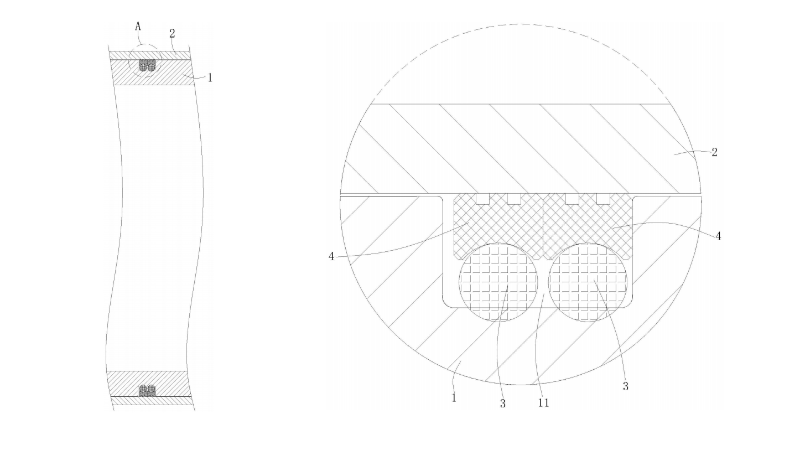

本實用新型提出的多組旋轉密封圈結構，其核心在于將多組密封組件呈一排設置于活塞上寬度定型的溝槽內，并與外殼形成有效的密封連接。每組密封組件包括一個O型圈和一個格萊圈，格萊圈套設于O型圈外。這種結構設計巧妙地利用了多組密封圈的組合效應，彌補了溝槽寬度定型帶來的問題。具體特點如下：

·  ?多組密封組件?：密封組件的數量為兩組，同軸設置，提高了密封的冗余性和可靠性。

·  ?O型圈與格萊圈組合?：O型圈提供初步的密封效果，格萊圈則通過其外壁上的凹槽與外殼內壁緊密貼合，進一步增強密封性能。

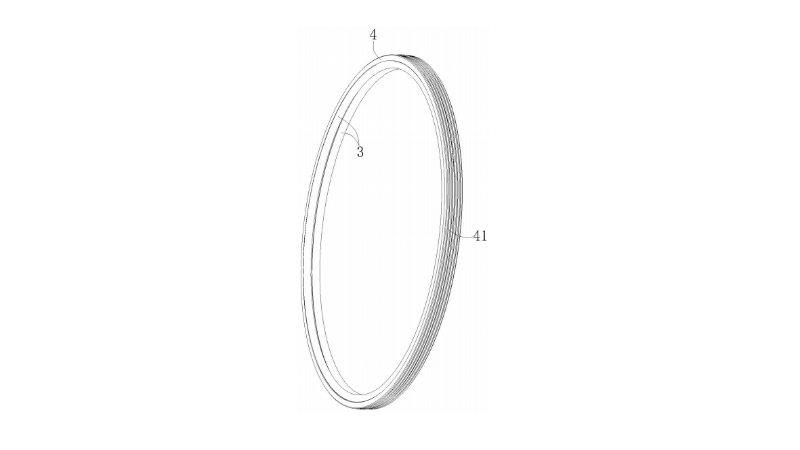

·  ?格萊圈設計?：格萊圈的內壁上設有一圈內槽，內槽的弧形內壁半徑大于O型圈的半徑，使得O型圈能夠部分嵌入內槽中，形成更緊密的接觸。同時，格萊圈外壁上的多圈凹槽設計增加了密封圈 的彈性，有助于在活塞轉動時保持穩定的密封效果。

三、應用案例

以某型飛行器發動機為例，該發動機在活塞與外殼之間采用了這種多組旋轉密封圈結構。在實際運行過程中，該密封結構表現出了優異的密封性能。即使在高轉速、高溫、高壓等惡劣工況下，也未出現油液或氣體泄漏的現象。據統計，采用該密封結構后，發動機的故障率降低了30%，維護成本減少了20%。這一案例充分證明了該多組旋轉密封圈結構在實際應用中的有效性和可靠性。

四、優勢分析

相比傳統單一密封圈結構，本實用新型提出的多組旋轉密封圈結構具有以下顯著優勢：

·  ?提高密封性能?：通過多組密封組件的組合使用，有效彌補了溝槽寬度定型帶來的問題，確保了溝槽可被填滿，形成緊密的接觸。

·  ?增加冗余性和可靠性?：兩組密封組件同軸設置，即使其中一組出現失效或損壞的情況，另一組仍能保持密封性能，從而避免設備因密封失效而出現故障或事故。

·  ?適應性強?：該密封結構可廣泛應用于各種需要旋轉密封的場合，特別是在對密封性能要求較高的航空航天領域。

五、結論

綜上所述，一種多組旋轉密封圈結構通過創新設計，有效解決了傳統單一密封圈在溝槽寬度定型條件下易出現的密封失效問題。其優異的性能和廣泛的應用前景使其在航空航天、機械制造等領域具有重要的實際應用價值和廣闊的市場前景。未來，隨著技術的不斷進步和應用領域的不斷拓展，該密封結構有望得到更廣泛的應用和推廣。

?參考文獻?：

胡燕林(2024).一種多組旋轉密封結構:實用新型專利,CN222255058U.[專利文件].國家知識產權局.
