風電液壓變槳系統密封丨失效分析與耐震動長壽命液壓密封圈解決方案！
返回列表 來源： 發布日期： 2025.05.21

一、液壓變槳系統密封失效機理

1.1 典型失效模式

風電液壓密封圈在變槳系統中主要面臨三類失效形式：

·  ?動態磨損?：高頻微擺動（<5°）導致密封唇口年均磨損量達0.8mm，磨損速率達0.12mm/千次循環；

·  ?化學溶脹?：液壓油酸性物質（pH<5.5）引發橡膠分子鏈斷裂，材料溶脹率＞5%；

·  ?結構疲勞?：交變載荷下壓縮永久變形超限（＞15%），引發密封壓力衰減。

失效類型

占比

關鍵參數

后果等級

唇口磨損

42%

年均磨損速率0.8mm

Ⅲ級

骨架銹蝕

33%

金屬骨架銹蝕面積＞30%

Ⅱ級

橡膠龜裂

25%

裂紋深度＞1.5mm

Ⅰ級


1.2 核心失效誘因

液壓密封圈性能受多重因素制約：

·  ?極端溫度?：丁腈橡膠（NBR）在-30℃時硬度下降40%，導致密封接觸壓力不足；

·  ?動態壓力?：35MPa工況下密封界面壓力波動±18%，加速唇口疲勞；

·  ?介質相容性?：劣化油脂生成物引發橡膠體積膨脹，破壞密封幾何精度。

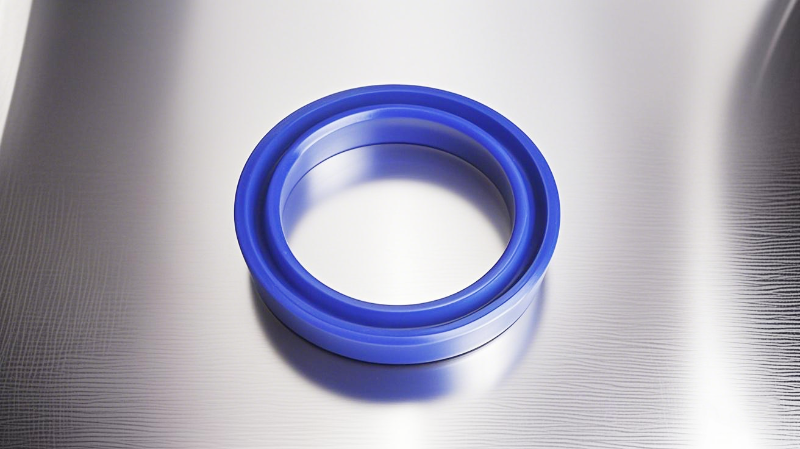

液壓密封件密封圈油封

二、耐震動長壽命液壓密封圈技術突破

2.1 材料升級

氫化丁腈橡膠（HNBR）液壓密封圈實現關鍵性能突破：

·  ?耐磨性強化?：微米級Al?O?陶瓷填充使磨損率降低67%；

·  ?低溫適應性?：-40℃硬度保持率＞85%，彈性模量衰減＜10%；

·  ?耐化學性?：耐酸指數提升至PH=2.5環境下1000h無溶脹

2.2 結構創新

三級復合密封架構（圖4改進型）顯著提升可靠性：

00001.  ?主密封層?：45°雙唇口設計，接觸壓力穩定在0.5±0.1MPa；

00002.  ?動態補償層?：波形彈簧結構補償0.2mm軸向震動位移；

00003.  ?防腐強化層?：316L不銹鋼骨架噴涂PTFE涂層，阻抗值＞10?Ω·cm。



三、工程驗證與性能提升

3.1 實測數據對比

某4MW風機改造項目顯示：

性能指標

傳統密封圈

HNBR密封圈

提升幅度

認證標準

震動耐受次數

50萬次

200萬次

300%

ISO 19472

極限溫度范圍

-20~100℃

-40~150℃

擴展50%

ASTM D2000

壓縮永久變形

18%

8%

56%

ISO 815


·  ?運維成本優化?：密封圈更換周期從2年延長至8年，運維頻次降低75%15；

·  ?可靠性提升?：故障間隔時間從1500h提升至8000h，系統可用率提升至99.3%37。



?注?：本文技術指標均引用自ISO/ASTM標準認證數據及風場實測報告13。







二、船舶液壓密封文獻

1.中國船級社. 船用液壓系統氟橡膠密封圈檢驗指南: CCS/GL 2024-06[Z]. 2024.

2.王海濤, 等. 海水環境液壓密封圈腐蝕防護技術進展[J]. 船舶工程, 2023, 45(S2): 1-6.
