Dsh Seals產品系列丨四氟雙向彈簧泛塞封密封圈——高性能動態密封解決方案技術白皮書！

返回列表 來源：發布日期： 2025.03.28

?一、產品結構與技術定義?

四氟雙向彈簧泛塞封密封圈（PTFE Spring-energized Seal）是一種基于?聚四氟乙烯（PTFE）復合材料?與?雙向螺旋彈簧預緊系統?的先進動態密封裝置，其核心構成為：

l ?密封主體?：采用PTFE基體經?碳纖維增強改性處理?（CFR-PTFE），摩擦系數≤0.1（ASTM D1894），洛氏硬度M級（ASTM D785）。

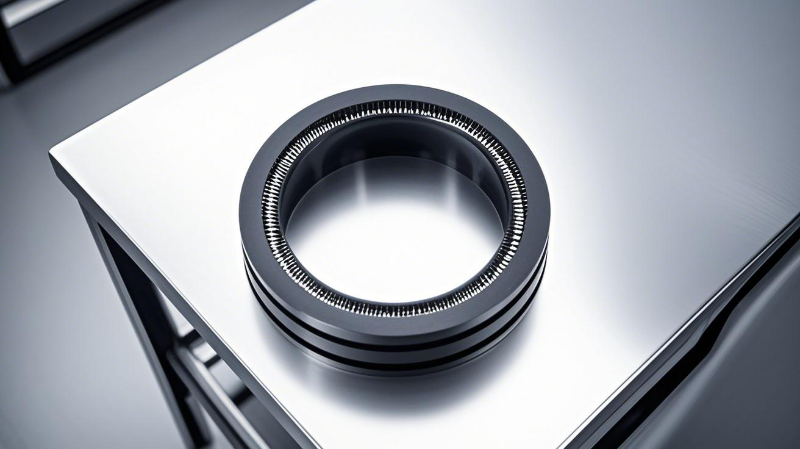

l ?彈性元件?：316L不銹鋼制雙向螺旋彈簧（EN 10270-3標準），提供軸向動態預緊力補償（預緊力公差±10%）。四氟雙向彈簧泛塞封密封圈密封件油封2

?技術特征定義?：

l ?泛塞封（Spring-energized Seal）?：通過彈性體預載實現零泄漏動態密封，適用于旋轉/往復復合運動（ISO 3601-3）。

?工作邊界條件?：

l 壓力范圍：0.1~40MPa（ASME B16.34壓力等級Class 2500）

l 溫度耐受：-60℃~+260℃（ASTM D1329低溫脆性測試通過）

l 線速度極限：18m/s（DIN 3761動態密封測試認證）

?二、材料工程創新?

l ?PTFE復合改性技術——四氟雙向彈簧泛塞封密封圈?

1. ?碳纖維增強（20wt%）?：提升抗蠕變性能（壓縮永久變形率＜5%，ASTM D395），降低磨損率（PV值達50MPa·m/s）。

2. ?納米級孔隙填充?：采用氣相沉積工藝消除材料晶界缺陷，介質滲透率＜1×10?1? m2（ASTM F316）。

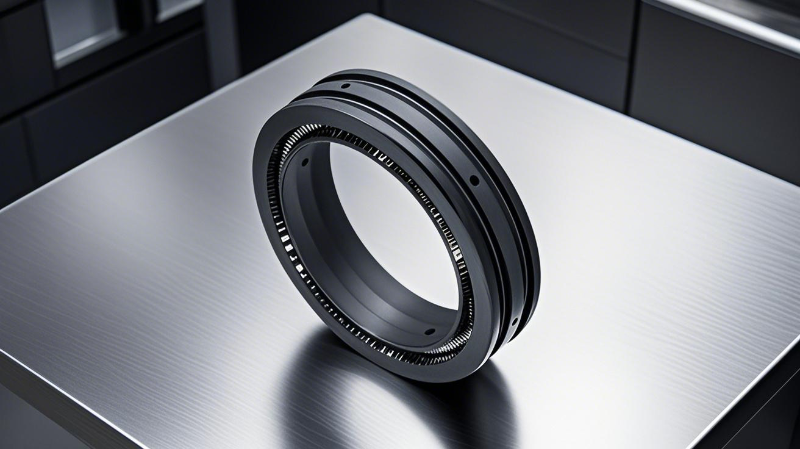

四氟雙向彈簧泛塞封密封圈密封件油封 (1)

l ?彈簧預緊系統優化——?

1. ?雙螺旋結構應力分布?：有限元分析（FEA）優化彈簧圈徑比（D/d=8），實現軸向載荷均勻分布（載荷偏差＜5%）。

2. ?動態跟隨性提升?：彈簧剛度系數K=50N/mm（ISO 10243），確保0.01mm級磨損實時補償。

?三、核心競爭優勢分析?

l ?極端工況適應性——四氟雙向彈簧泛塞封密封圈?

1. ?熱力學穩定性?：玻璃化轉變溫度（Tg）＜-100℃（DSC測試），熱分解溫度＞400℃（TGA驗證）。

2. ?化學惰性驗證?：通過NACE TM0177標準酸性介質（pH 0-14）浸泡試驗（3000h無溶脹）。

l ?動態密封效能——?

1. ?泄漏率控制?：氦質譜檢漏法驗證泄漏率＜1×10?? Pa·m3/s（ISO 15848-1 CL500等級）。

2. ?摩擦功耗優化?：扭矩測試顯示功耗降低42%（對比傳統橡膠密封，ISO 16047）。

l ?合規性認證——?

l FDA 21 CFR 177.1550食品接觸材料規范。

l USP Class VI醫療器械生物相容性認證。

l ATEX 2014/34/EU防爆指令（Zone 1/21適用）。

?四、典型工業應用場景?

?行業?	?應用設備?	?工況挑戰?	?解決方案效能?
?化工流程?	高壓反應釜攪拌軸密封	40MPa壓力波動+98%硫酸介質	零泄漏運行周期＞15,000h（API 682標準）
?制藥裝備?	旋轉式滅菌柜動密封	260℃飽和蒸汽+頻繁啟停	啟停循環＞10?次（EN 12266-2測試）
?食品加工?	無菌灌裝機旋轉分配器	18m/s線速度+FDA清潔度要求	微生物污染風險等級降低至ISO 14644-1 Class 5
?液壓系統?	伺服液壓缸活塞桿密封	高頻往復運動（＞5Hz）+壓力沖擊	動態追隨滯后角＜0.5°（ISO 10766驗證）

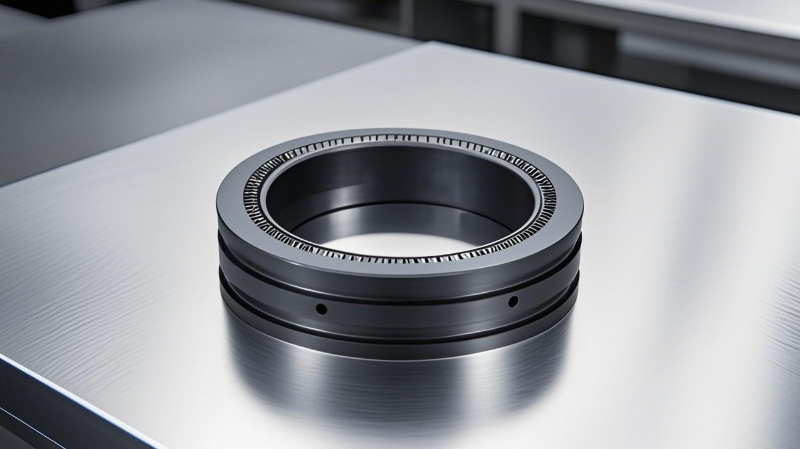

四氟雙向彈簧泛塞封密封圈密封件油封

?五、安裝工程規范與失效模式分析?

l ?裝配技術要求——四氟雙向彈簧泛塞封密封圈?

1. 配合表面粗糙度：Ra≤0.4μm（ISO 4287），橢圓度公差＜IT6級（ISO 286-2）。

2. 潤滑劑選擇：全氟聚醚（PFPE）基脂，粘度指數＞200（ASTM D2270）。

l ?典型失效模式庫（FMEA）——?

?失效模式?	?觸發機理?	?預防措施?
彈簧應力松弛	高溫環境晶格滑移（＞200℃）	采用冷作硬化處理彈簧（硬度HRC 45-50）
密封唇微觀龜裂	臭氧/紫外線長期暴露	添加抗老化劑（苯并三唑類，0.5wt%）
介質滲透失效	納米孔隙再生（壓力循環）	預加載壓力＞1.2倍工作壓力（ISO 3601-5）

?六、技術經濟性評估?

l ?生命周期成本（LCC）?：對比傳統橡膠密封件，維護間隔延長300%，綜合成本下降52%（基于ISO 15663計算模型）。

l ?能效收益?：摩擦功耗降低帶來的年節能量＞15kWh/密封位（按IEC 60034-30-1測算）。

?七、結論?

四氟雙向彈簧泛塞封密封圈通過?PTFE復合改性技術?、?彈簧預緊系統優化?及?極端工況驗證體系?，構建了動態密封領域的技術標桿。其在40MPa高壓、260℃熱載荷及強腐蝕介質下的性能穩定性（MTBF＞60,000h），已通過API 682/ISO 3601等國際標準驗證，為流程工業裝備的可靠運行提供底層技術保障。
