DAS/DBM組合密封是一種雙作用的密封和導向元件，它是由一個彈性密封圈、兩個擋圈和兩個導向環組成。密封件在靜態和動態都能起良好的密封作用，而擋圈可以防止橡膠密封圈被擠入密封間隙，導向環的作用是使活塞在缸筒內導向并吸收徑向力。這種設計提供了一種緊湊的密封與導向的組合，可用于開放式或封閉式安裝溝槽。

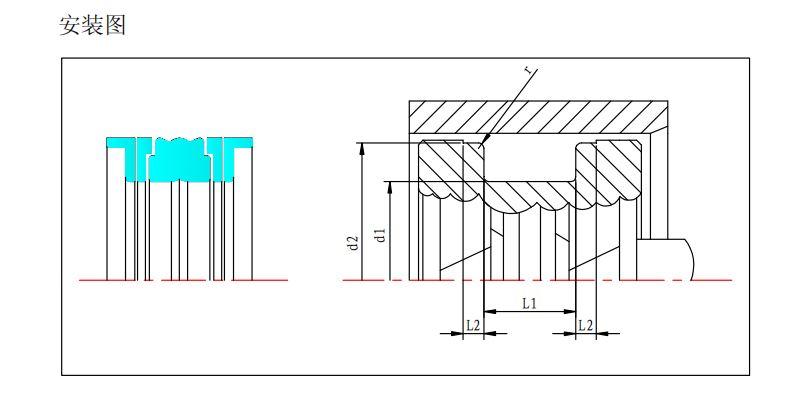

結構 :DAS/DBM 組合密封在實際使用中幾種不同的截面幾何形狀，通常是根據現有的安裝溝槽來選擇確定的。

DAS 型號 A這種型號的產品特點是具有直線形的、長邊、L 形截面的導向環。與 B 型產品相比,對于相同的缸筒直徑，它的溝槽深度較淺，適合于缸筒壁厚較薄的應用場合如伸縮油缸。

DAS 型號 B 這種型號的產品特點是有 Z 形擋圈，它在內部形成了帶彈性體的腔室，并且由外側的L 型導向環對中。

對于許多規格的活塞來說，由于所受的側向載荷不同，因此可根據需要選擇不同尺寸的導向環。由于溝槽的深度較深，密封件的截面比型號 A 更堅固，并且要求更大的安裝力。

DBM合密封的截面特點是一個人字形擋圈，它可以有效防止彈性密封圈變形或被擠出。擋圈外側的 L 型導向環有對中作用。

可選配置:當系統壓力大，且徑向負載高時，對于 DBM 組合密封也可以考慮 DBM/NEO 作為活塞密封。這種產品不帶 L 形導向環，但有擋圈，同時需另配單獨的導向環。

DBM合密封優點 :

1.密封效果好，也適用于支承缸,可安裝在封閉式溝槽中，能降低加工成本。

2.經濟型的“密封加導向”解決方案 ，開切口的擋圈和導向環安裝方便 。

DBM合密封應用案例 ：

DAS/DBM 組合密封推薦用于液壓元件的雙向作用活塞密封件，例如：機床 、汽車起重機 、叉車和搬運機械 、農業機械

DBM合密封工況技術條件

壓力： 達 35MPa

速度： 達 0.5m/s

溫度： —30℃至+100℃

材料： 礦物液壓油，抗燃液壓油，HFA，HFB,HFC
